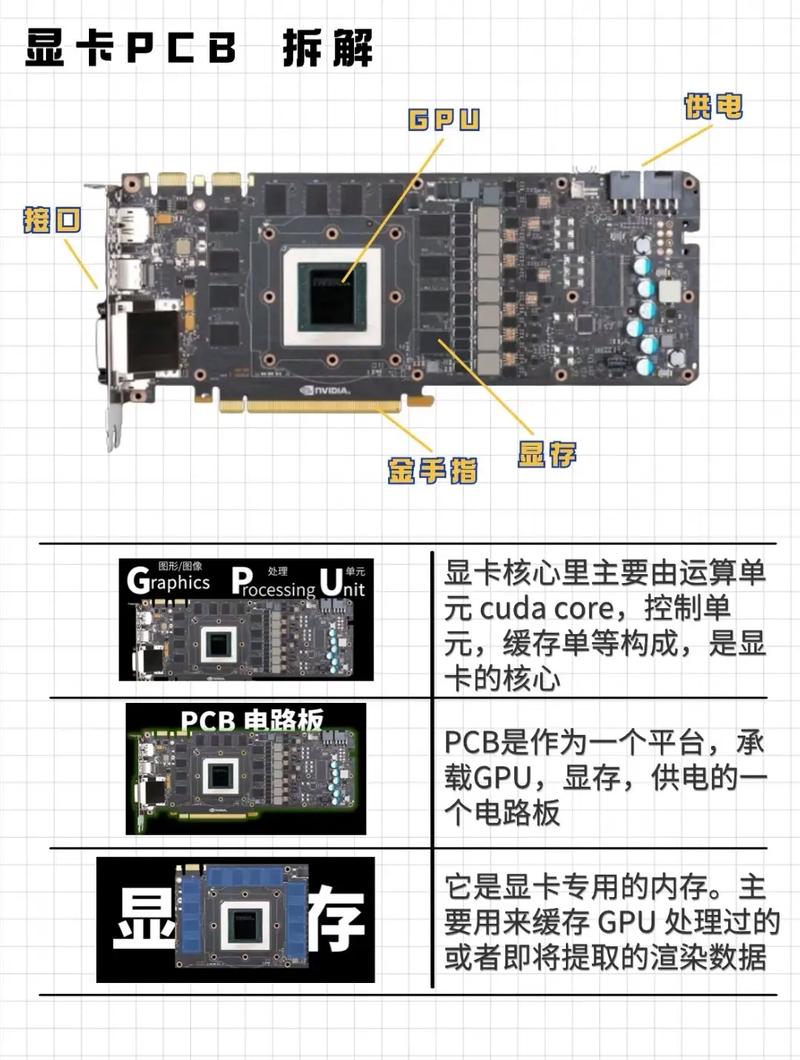

GTX570 PCB，即英伟达GTX570显卡所采用的印刷电路板，它是显卡的核心结构。该板子上集成了众多电子元件，对于显卡的性能和稳定性具有决定性的影响。下面，我将从多个角度对GTX570 PCB进行详细阐述。
PCB布局设计
PCB布局设计对GTX570显卡的性能和稳定性有着直接影响。恰当的布局设计可以使元件间的信号传输更加流畅，降低干扰现象。在具体设计过程中，供电模块、显示输出接口等关键部件会被合理安排在PCB上。例如，将供电模块集中安置，有助于为显卡核心提供稳定的电力供应，从而确保显卡在高负荷运行时仍能维持良好性能。
而且，为了减少元件间的电磁干扰，布线的路径和间隔都经过细致的考量。这样做不仅提高了显卡的工作效率，还延长了它的使用期限。例如，通过使用蛇形布线来调整信号的传输延迟，防止信号失真，从而使画面的输出更加顺畅。
电路层数设计
GTX570的PCB电路层数至关重要。电路层越多，布线空间就越充裕，电路设计也就越灵活。一般来说，GTX570的PCB会采用多层结构，通常是4层或6层。这种多层结构有助于将不同功能的电路区分开来，例如电源层、接地层以及信号层等。
因此，电源供应变得更加可靠，信号传输也更为清晰。比如，电源层专门负责向显卡各个组件供电，而接地层则负责屏蔽干扰并保持电位的稳定。此外，信号层确保各类数据信号能够精确无误地传递，从而让显卡能够高效地处理图形信息。
元件焊接工艺
元件焊接的优劣直接影响GTX570 PCB板的质量。优质的焊接能确保元件与PCB板连接稳固，导电性能优良。在生产环节，运用先进的焊接技术，比如回流焊等，能保证每一个焊点都达到规定标准。
焊接技术若不到位，就可能引发虚焊、脱焊等问题，进而引发显卡故障。比如，虚焊会导致元件与PCB板之间的连接变得不稳定，信号传输可能中断，进而影响显卡的正常运作。因此，在显卡的生产环节，进行严格的焊接质量检查是至关重要的。
供电电路设计
GTX570 PCB的供电电路设计至关重要。这项设计需确保高性能显卡核心获得稳定且足够的电力供应。一般情况下，会实施多相供电方案，每一相都能独立为显卡核心供电。这种设计能够减轻每相电路的负担，进而增强供电的稳定性。
当负载发生变动，多相供电系统可以快速调节输出电流，以适应显卡的用电需求。比如，当显卡在进行大型游戏等高负荷工作时，供电系统会立刻供应充足的电力，确保显卡核心的稳定运作，防止因供电不足而引发的卡顿或系统崩溃。
散热片安装方式
散热片安装的方法对GTX570的散热性能至关重要。恰当的安装能使散热片更紧密地与GPU等发热部件接触，增强散热效能。通常我们会使用夹具或螺丝等工具，将散热片稳固地固定在PCB板上。
安装时需涂抹散热硅脂，目的是填补散热片与元件间的细微缝隙，以此提升散热效率。比如，在长时间游戏时，若散热片安装得当且散热硅脂使用恰当，显卡核心的温度就能维持在较低状态，从而保障显卡性能的稳定输出。
PCB板材质选用
PCB板的材料选择同样不容小觑。优良的材料能够带来更佳的电气与机械性能。一般来说，GTX570会使用具有高玻璃化转变温度的FR-4材料。这种材料不仅绝缘性能出色，而且耐高温。
即便显卡在长时间运行中产生较高温度，它仍能持续展现出稳定的性能表现。此外，其机械结构坚固，足以抵御一定程度的震动和压力，防止PCB板轻易变形。这样，就能有效保护显卡上方的元件，确保它们免受损害，使显卡能够持续正常运作。
