显卡的核心部件中，GTX1050Ti PCB扮演着关键角色，其上布满了众多电子元件。这些元件的存在，对显卡的性能和稳定性产生了直接的影响。接下来，我们将对GTX1050Ti PCB的相关信息进行详细介绍。
PCB 结构组成

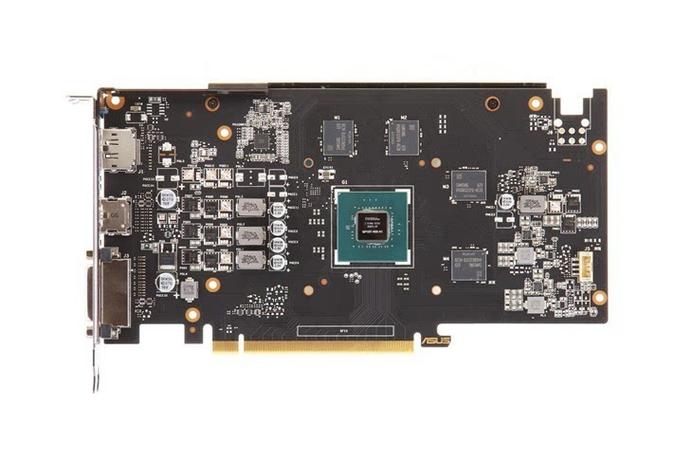

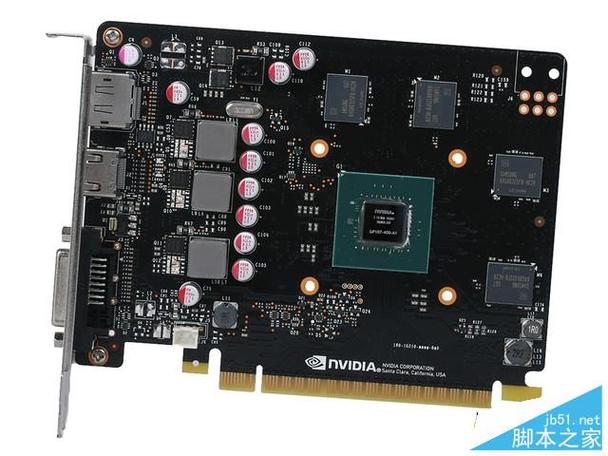

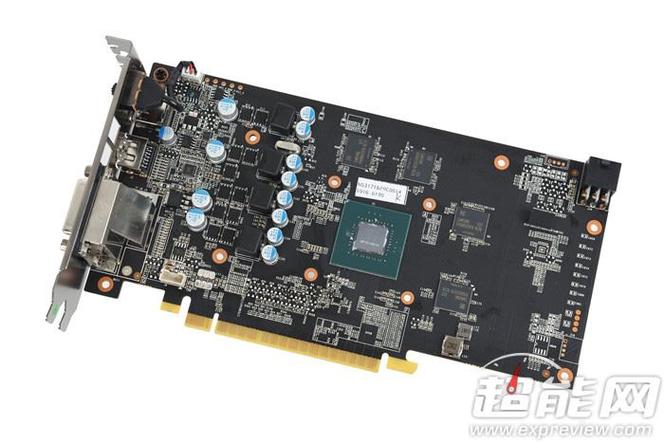

GTX1050Ti的PCB主要由基板、布线以及各种电子元件的安装位置组成。基板作为PCB的核心，一般选用玻璃纤维等材料，确保了其强度和绝缘性能。布线则是电流传输的路径，合理的布线设计可以有效降低信号干扰。PCB板上的电子元件安装位置精确无误，包括显存芯片、供电模块等，均能实现精准的安装，从而为显卡的稳定运行奠定了坚实的基础架构。
PCB板上配置了众多不同型号的插槽与接口，例如PCI-E接口，它负责连接电脑主板，使得显卡能够与其他硬件实现数据交流。此外，还设有供电接口，确保显卡获得稳定的电力支持。不同设计的PCB在接口的布局和数量上存在差异，这些差异对显卡的性能多少会产生一些影响。
PCB 供电设计

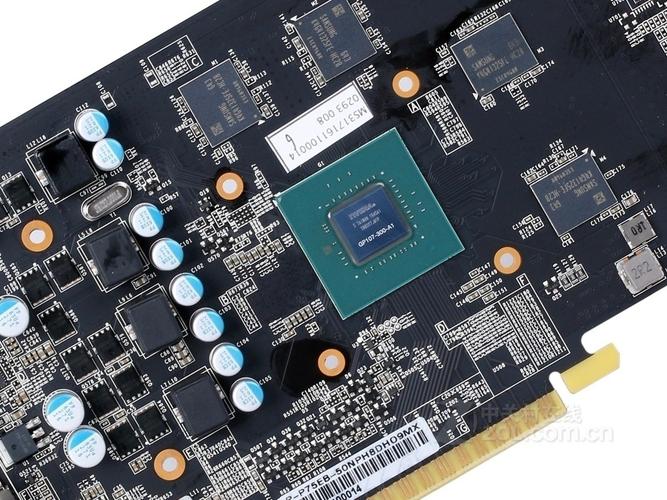

供电设计对于 GTX1050Ti PCB 来说至关重要。大多数情况下，它采用的是多相供电设计，通常包含2到3相。每一相供电都配备了独立的电感、电容和MOSFET等元件，确保GPU能够获得稳定且连续的电流供应。科学的供电设计不仅能够减少功耗，还能提升能源转换的效率，同时有效降低发热量。
供电设计的优劣，可以从对电压波动的处理能力看出。优质的PCB供电设计，能够在显卡承受高负载时，维持电压在适宜的水平，防止因电压不稳引起的屏幕变黑、出现杂色等问题。此外，出色的供电设计还能有效提升显卡的使用年限。
PCB 散热布局
GTX1050Ti的散热性能至关重要，其中PCB的散热设计至关重要。部分PCB会设计出专门的散热路径，以促进空气流通，有效带走热量。此外，散热鳍片和热管的排列也相当讲究，它们需要尽量贴近发热部件，比如GPU核心和显存，以便迅速传递热量。
部分高端的GTX1050Ti主板设计了辅助散热系统，例如在电源组件上增设散热片。此举有助于迅速散发供电环节产生的热量，防止局部过热对显卡性能造成不良影响。合理的散热配置确保显卡在长时间运行中性能稳定。
PCB 信号传输
GTX1050Ti的性能表现受信号传输稳定性所影响。通过合理的PCB布线设计，可以降低信号衰减和干扰。对信号线进行屏蔽处理，旨在抵御外界信号的干扰，确保数据的准确传输。此外，不同信号线路之间保持适当的间距，以防止信号串扰的发生。
高速信号线路的设计要求更为严格，尤其是显存与GPU之间的传输线路，需严格控制其长度和阻抗的匹配度。通过这种方式，可以保证高频信号传输过程中信号不会失真，进而使显卡在处理图像数据时更加顺畅，有效减少画面卡顿等问题。
PCB 制造工艺
GTX1050Ti的PCB质量与制造工艺的优劣密切相关。采用先进的制造技术，PCB的线条可以保持高精度和一致性，从而有效降低短路等故障的风险。特别是在钻孔工艺方面，高精度的钻孔操作使得电子元件的安装更加精确，进而提升了显卡的稳定性和可靠性。
表面处理环节同样关键，其中常见的工艺包括喷锡和沉金等。喷锡工艺因其成本较低而受到青睐，而沉金工艺则能赋予PCB表面更佳的导电和抗氧化性能，使得表面更加平滑，这对电子元件的焊接大有裨益，进而提升了显卡的整体质量。
PCB 对性能影响
高质量的GTX1050Ti PCB设计有助于增强显卡的整体性能。优秀的供电与散热系统确保显卡在承受高负荷时仍能保持稳定，避免因过热或供电不足导致频率降低。科学的布线与信号传输策略降低了数据传输的延迟，从而使得画面更加流畅，在游戏及图形处理方面展现出更佳的表现。
相反，若PCB质量不高，显卡的性能可能会出现不稳定现象，表现为帧率波动剧烈、画面出现撕裂等问题。此外，在长期使用中，这样的PCB还可能引发多种故障，进而影响显卡的寿命以及使用者的体验。
