众多用户将金百达品牌的固态硬盘作为电脑存储的首选之选,若我们深入剖析其内部构造与制造工艺,便能更全面地了解产品的品质。接下来,我将逐一向大家展示金百达固态硬盘的拆解步骤。

准备工作

金百达固态硬盘成首选,深入剖析其内部构造与拆解步骤  第1张

拆机之前,务必做好周密的准备。首先,要备齐所有必要的工具,比如螺丝刀,因为不同型号的固态硬盘可能对螺丝刀的尺寸有特定要求,因此必须保证螺丝刀与硬盘的尺寸相匹配。其次,要挑选一个既干净又干燥的场所作为操作区域,以防灰尘和杂质侵入硬盘内部。此外,还需留意去除身体上的静电,以防静电对硬盘内部电子部件造成伤害;接触接地金属物体是达到这一目的的有效方法。做好充分的准备,可以使拆装过程更加顺畅。

外观观察

金百达固态硬盘成首选,深入剖析其内部构造与拆解步骤  第2张

在进行详细拆解之前,我们必须先对金百达固态硬盘的外观进行细致的观察。这款硬盘的外壳质感十分明显,表面通常清晰印有品牌标志和产品型号等详细信息。其外观设计以简洁为主,线条流畅且自然。边缘处理非常精细,几乎看不到任何明显的瑕疵。此外,仅从外观上,我们就能辨认出一些接口等部件的位置和规格。在对外观有了基本的认识之后,便可以着手进行拆机工作了。

拆除外壳

金百达固态硬盘成首选,深入剖析其内部构造与拆解步骤  第3张

缓缓拿起螺丝刀,瞄准固态硬盘外盖上的螺丝,开始一点一点地拧松。通常情况下,螺丝的数量并不多,但必须全部取下。拆卸时需适度用力,以免螺丝或外盖受到损伤。螺丝全部卸下后,沿着外盖的缝隙,谨慎地慢慢开启。这一步骤需要特别小心,因为部分外盖可能较为坚固,用力过猛可能会损坏内部的连接部件。外盖一旦打开,就可以看到硬盘内部的一些结构。

内部结构初看

金百达固态硬盘成首选,深入剖析其内部构造与拆解步骤  第4张

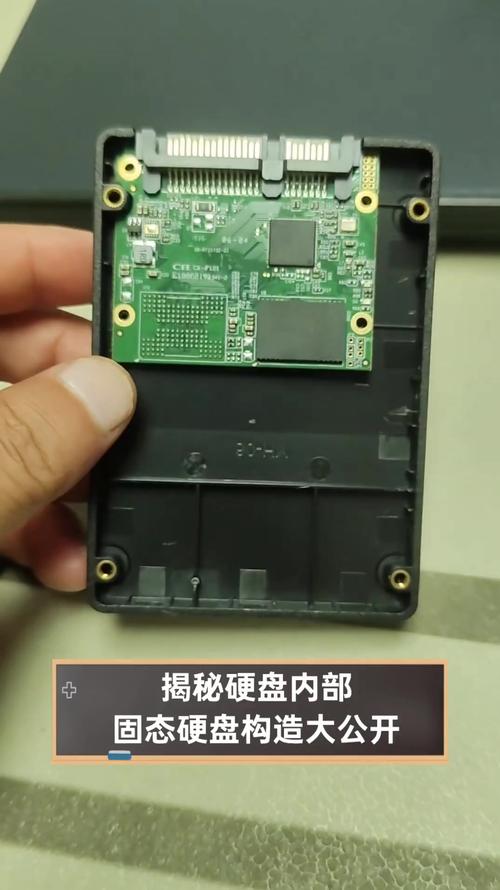

拆开外壳,首先映入眼帘的是固态硬盘的内部构造。可以清楚地辨认出主控芯片闪存芯片等关键部件。主控芯片相当于硬盘的“大脑”,主要负责数据的读写等操作。而闪存芯片则主要负责数据的储存。这些部件排列有序,PCB电路板上的线路也一目了然。此外,硬盘的内部结构中装配了若干电容和电阻等小型元件,这些元件相互配合,确保了硬盘的正常运行。

主控芯片分析

金百达固态硬盘成首选,深入剖析其内部构造与拆解步骤  第5张

主控芯片在固态硬盘中的地位非常关键。金百达固态硬盘所选用的型号具有其独有的参数和性能规范。这些规范直接决定了硬盘的数据传输速率和读写稳定性。从外观来看,我们可以看到主控芯片的封装方式和标识信息。此外,通过查阅相关技术资料,我们还能了解到其技术特性,例如所采用的先进算法等,这些因素共同保证了硬盘的高效运作。

闪存芯片情况

金百达固态硬盘成首选,深入剖析其内部构造与拆解步骤  第6张

数据存储的关键部件是闪存芯片。金百达固态硬盘所使用的闪存芯片,其种类和容量等参数,对硬盘的整体性能有着显著的影响。不同的闪存芯片在读写速度和寿命等方面存在明显区别。通过观察闪存芯片的外形,我们可以了解到其排列方式等相关信息。此外,闪存芯片的品质直接影响数据的安与存储的稳;在评估固态硬盘性能的过程中,这一点显得特别重要。

金百达固态硬盘成首选,深入剖析其内部构造与拆解步骤  第7张

在拆卸和组装机器的时候,大家有没有碰到过一些好玩的事情?若您觉得这篇文章对您有所触动,不妨点个赞,或者将它分享给您的朋友们。
