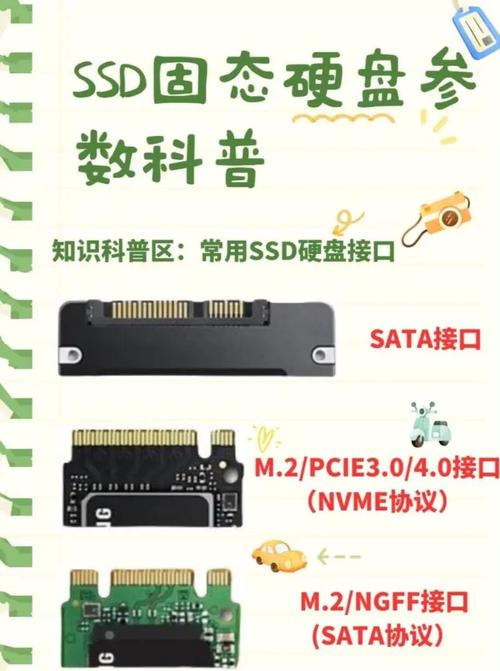

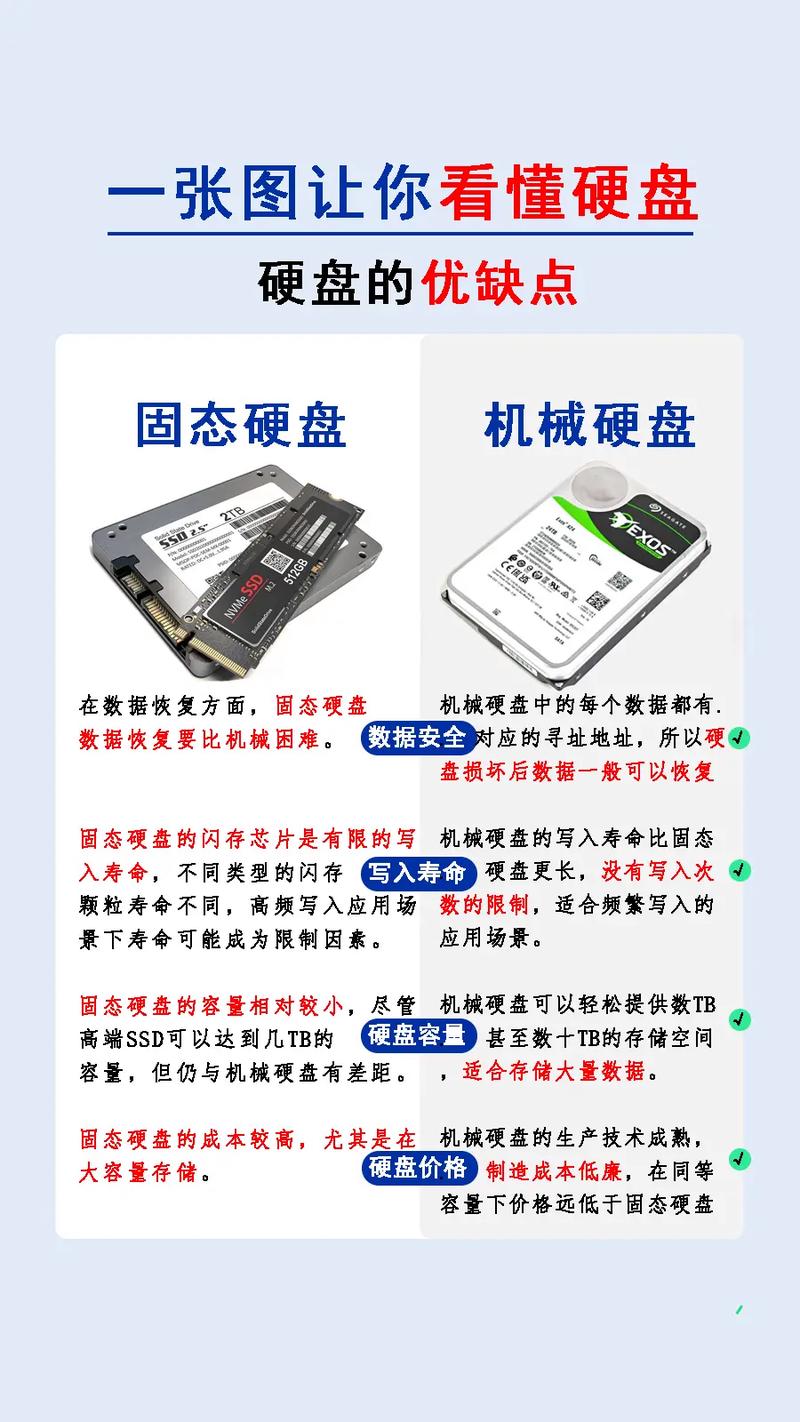

在计算机运行过程中,SSD硬盘是不可或缺的存储部件,它以出色的数据读写能力赢得了众多用户的青睐,成为他们存储资料的优先选择。与传统机械硬盘相比,这种硬盘的工作方式存在明显不同,为用户带来了全新的存储和读取体验。接下来,我们将对其工作原理进行详细剖析。
基本结构
SSD硬盘由两个主要部分构成,首先是主控芯片,其次是闪存芯片。主控芯片扮演着指挥官的角色,主要负责数据的读写操作以及损耗均衡等工作。闪存芯片则是数据的存储空间,一般采用NAND Flash技术。这种技术通过电信号改变电荷状态,以此来记录0和1,从而保证数据的保存。SSD电路板上装有缓存,这相当于一个暂时的存储区域,主要负责数据的读取和写入操作,从而提高了读写速度。
数据写入
电脑在向固态硬盘写入数据时,数据首先被主控芯片接收。主控芯片会检查闪存芯片的剩余空间,并为数据挑选一个合适的存储点。接着,数据会被编码,并以页为单位写入闪存芯片。这个过程就像给文件编号,然后放入相应的“文件盒”中。特别要强调的是,在写入新数据之前,必须先清除闪存芯片上的旧数据。此外,擦除动作是以块为单位进行的,这一点与随机的写入模式存在差异,而这种差异无疑会对写入的速度产生一定的效应。
数据读取

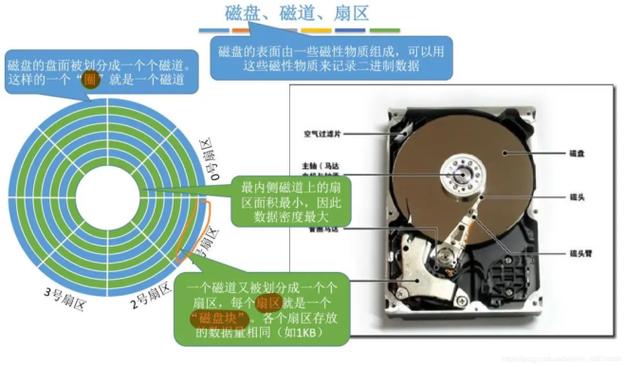

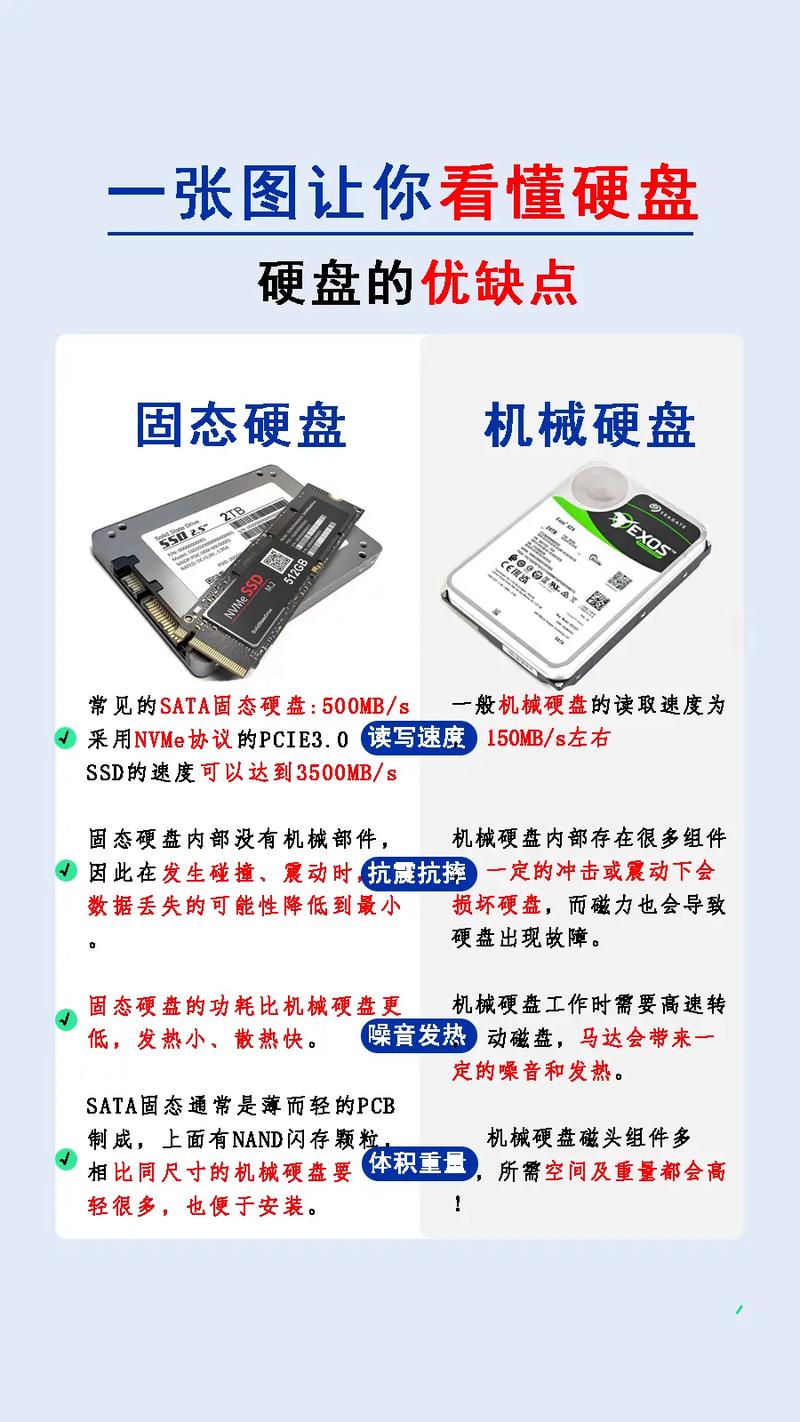

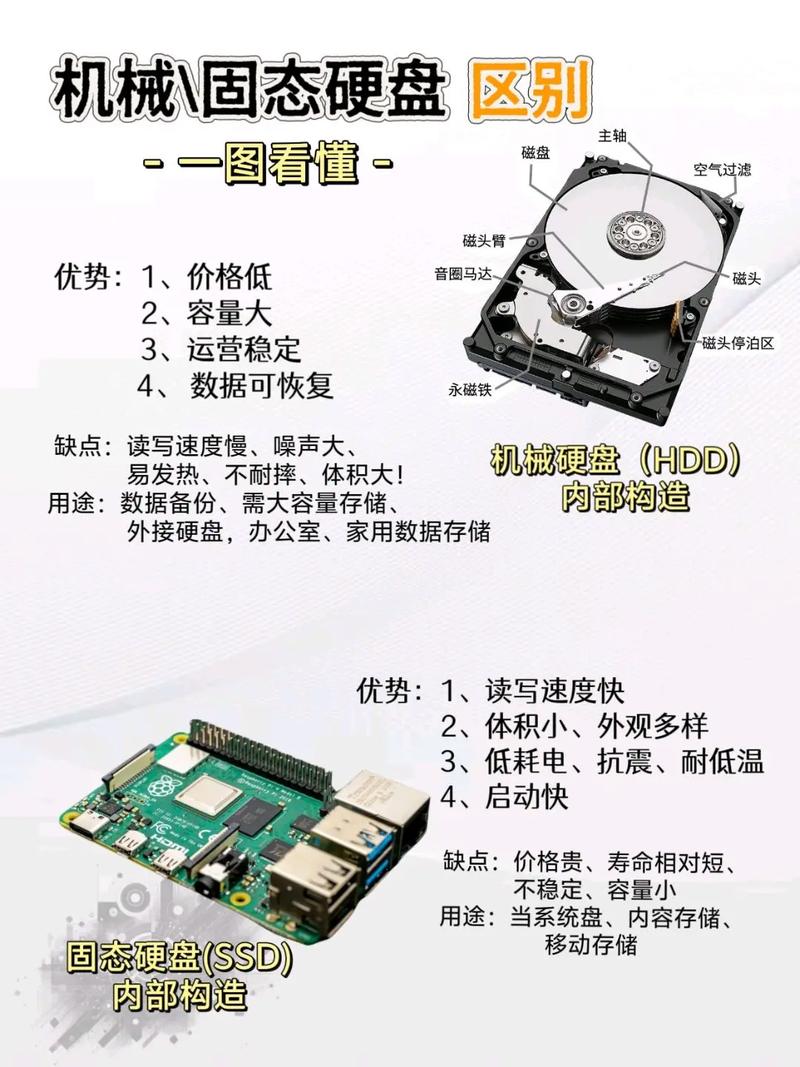

在读取数据时,主控芯片接收到指令,立刻找到数据所在的闪存页面。利用闪存的高速访问功能,数据迅速从闪存芯片传送到缓存。随后,主控芯片将缓存中的数据解码成计算机可识别的格式,并将其传递给计算机。与机械硬盘不同,这里没有寻道和旋转的延迟,所以数据读取速度有了明显提高。
数据写入与擦除的过程中,SSD的存储芯片会遭受磨损。为此,磨损均衡技术应运而生,旨在将数据尽可能均匀地分配至各个存储单元,防止某一单元过度使用。主控芯片负责监控每个存储单元的使用状况,并智能地安排后续数据的存储位置,以确保各单元的使用频率均衡,从而延长SSD的整体使用寿命。
垃圾回收
长时间使用固态硬盘后,其内部的存储芯片会累积许多无用信息,这些信息占据了存储空间的一大部分。遇到这种情况,主控芯片便会自动启动垃圾清理功能。这个功能会将这些无用信息所占据的页面标记为可清除状态,接着将有用信息整理并集中保存到其他空闲页面上,这样就把原本分散的有效存储空间串联起来。最终,它将彻底清除那些无用的信息所占据的区域,进而为新信息的存放腾出相应的空间。
ECC纠错
在数据读写过程中,错误频发。此时,ECC(错误检测与纠正)技术显得尤为关键。主控芯片会在写入数据时附加校验码。读取数据时,会利用这些校验码来检测数据是否存在错误。若发现错误,主控芯片会根据预设算法进行修正,确保数据准确传输。这样的做法,有助于提升SSD的数据可靠性。
