硬盘IDE接口的图形可以清晰呈现硬盘这一关键硬件的IDE接口的详细结构和连接方法。掌握这些知识，有助于我们更顺利地进行组装电脑、更换硬件等操作，这在电脑硬件的知识体系中占据着至关重要的地位。本文将对此进行详尽的解析。
接口外观

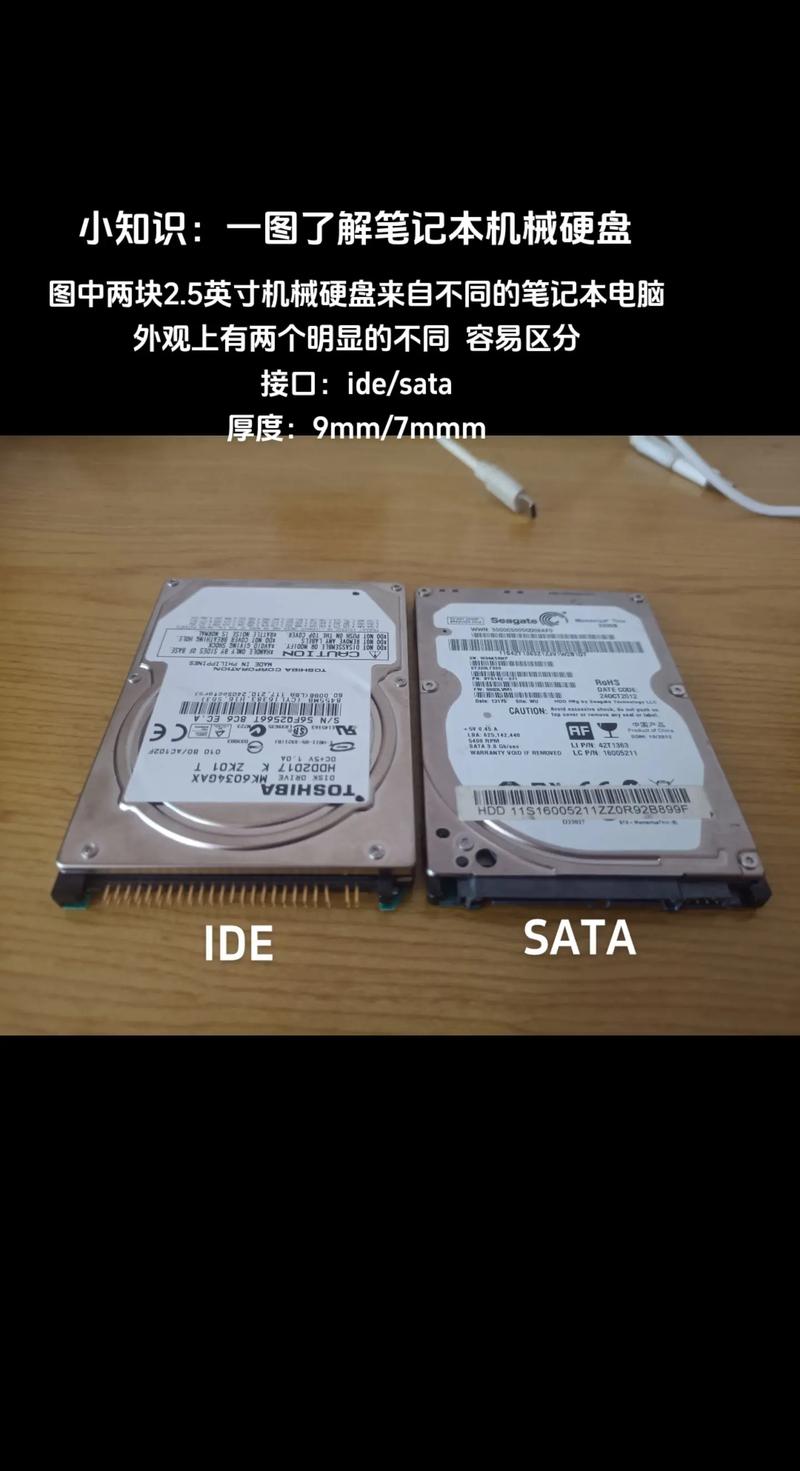

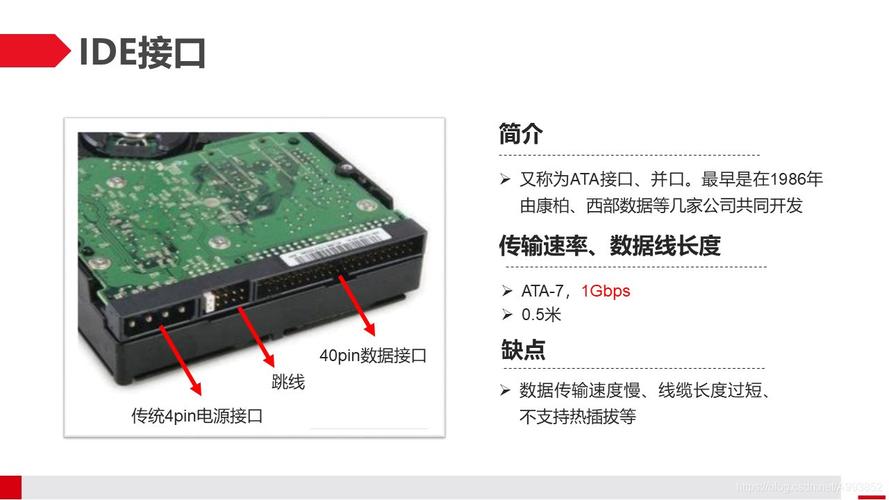

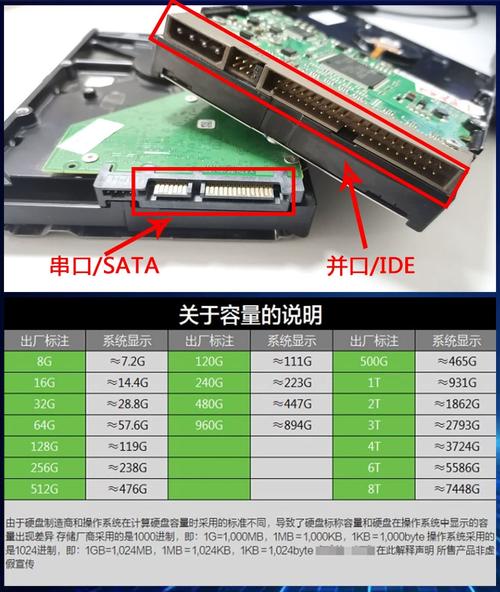

外观上，IDE的接口并不繁杂。它拥有独特的设计风格，通常是40针的扁平形状，形态相当整齐。接口上的针脚紧密排列，每一根针脚都承担着特定的功能。此外，IDE接口附近有时会设计有凸起或凹坑，目的是为了确保接口能够正确对接，避免出现插反的情况。观察硬盘时，会发现它一般坐落在硬盘的一侧，占据了一个相当显眼的位置，这样便于与数据线进行连接。
在不少老旧的主板上，IDE接口依然常见，通常是一排或者几排并排排列。这些接口在使用久了后可能会有些磨损，但只要磨损不是很严重，它们还是可以正常运作。IDE接口不算特别小，因此在操作时对准数据线插拔相对方便，这对于懂得硬件安装的人来说，是一种很方便的设计。

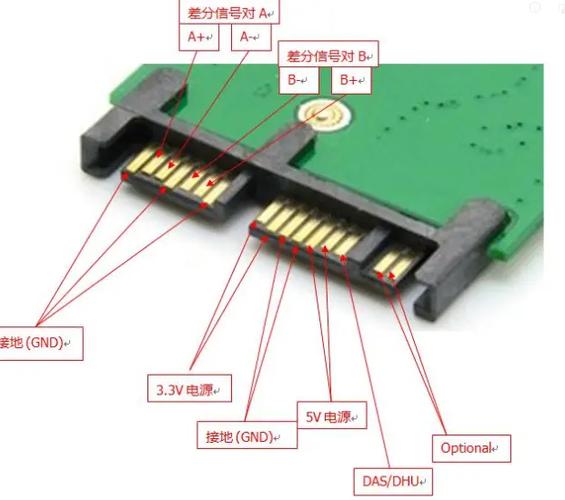

针脚定义

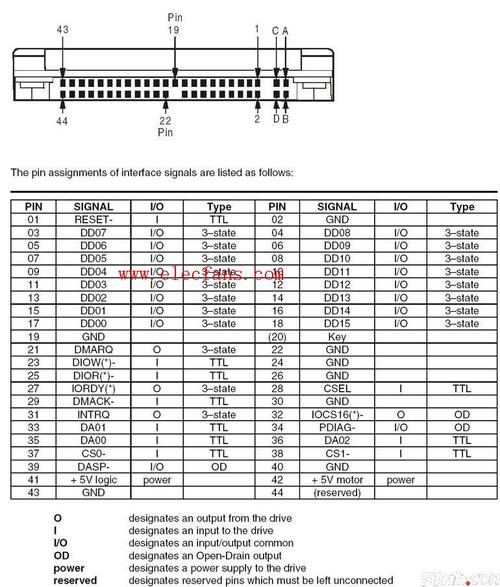

IDE接口的40个针脚各自有特定的用途。其中，部分针脚负责传输数据，保障硬盘与主板间信息的顺畅交流。这些数据针脚就好比高速公路上的车道，数据在其中迅速往返。另外，还有一部分针脚用于供电，为硬盘提供稳定的电力供应。一旦供电针脚出现故障，硬盘可能就无法正常运行。
此外，某些针脚承担着传输控制信号的任务，这些信号对于硬盘的多种操作至关重要。例如，硬盘的读写速度、数据校验等功能，都依赖于控制信号的调节。每个针脚都有其特定的位置和功能，在查阅 IDE 接口图时，只有对每个针脚的功能有充分的认识，才能在连接和使用硬盘时防止出现故障。
连接方式

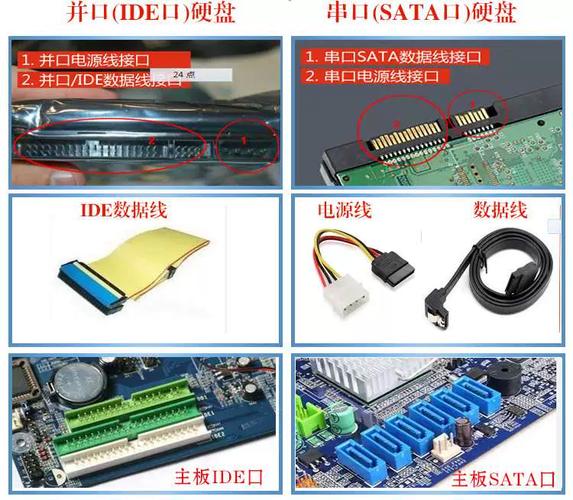

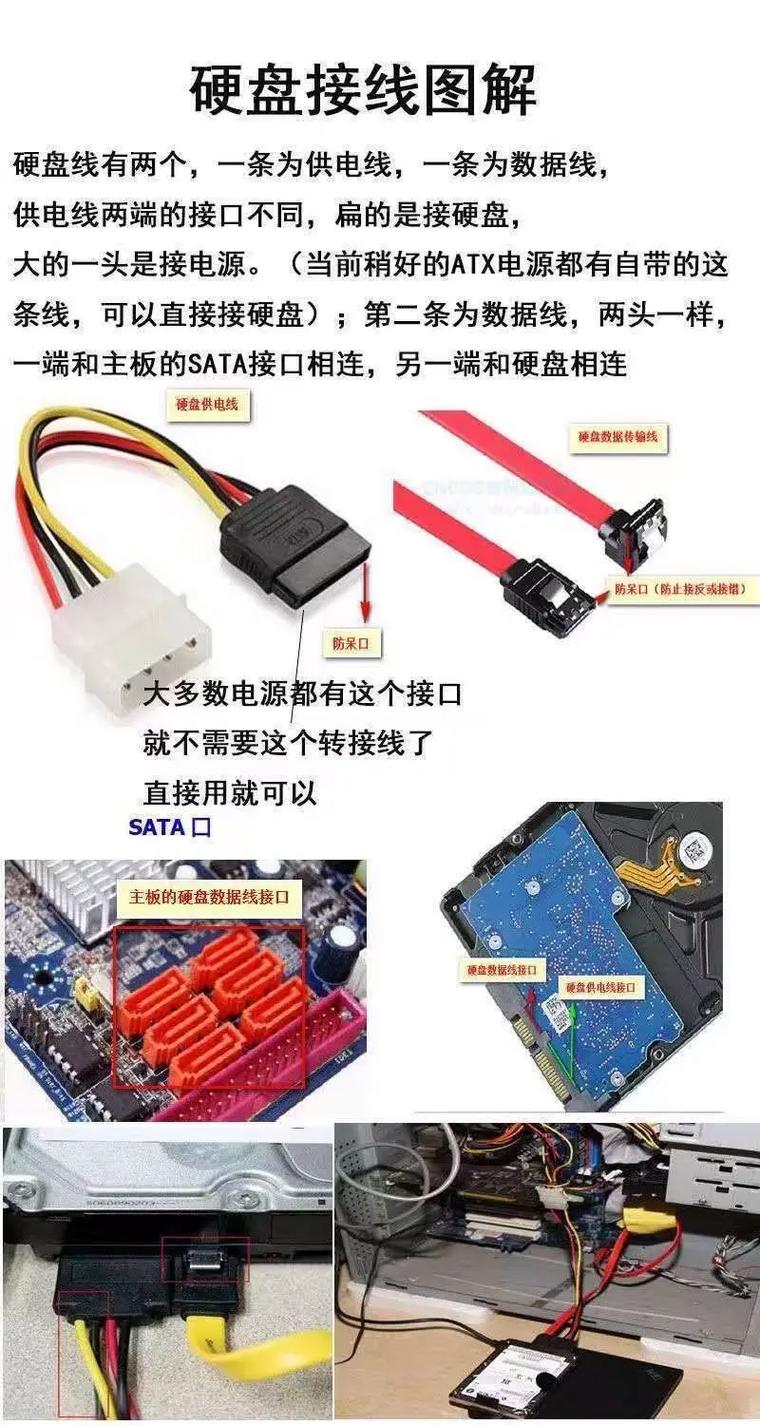

在连接硬盘与主板时，IDE接口的连接步骤分为两个。首先，将IDE数据线的一端正确地接到硬盘的IDE接口上，注意数据线通常有颜色区分，红色线通常对应接口上标记的1号针位，这样做是为了确保连接方向无误。然后，再将数据线的另一端插入主板上的IDE接口。

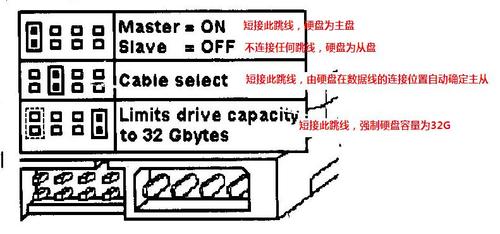

有时我们得将两个IDE设备串联在同一数据线路上，这就涉及到对主从盘的配置。硬盘上设有专门的跳线设置区，通过调整跳线帽的位置来确立主从关系。完成主从设置后，依照连接方式操作，两个设备便能在同一数据线上共同运作。
性能特点
IDE接口有其特有的性能特质。就数据传输速度而言，相较于当前流行的接口，它的速度并不算快。其理论上的最高传输速度仅为133MB/s，而在实际使用中，由于环境等多种因素，这个速度往往难以达到。然而，在电脑发展的早期阶段，这样的传输速度已经足够使用。对于较为简单的数据存储与读取需求，IDE接口依然能够满足。
在稳定性方面，IDE接口展现出了良好的表现。经过多年使用，积累了丰富的经验，确保了数据的稳定传输。即便是在不太理想的硬件环境下，IDE接口依然能够保证数据的正常读写。正因这种稳定性，它在工业电脑和旧设备市场中仍占有一定份额。
使用场景
在早期电脑组装阶段，IDE接口的硬盘成了标配设备。众多家用和商用电脑普遍采用这种硬盘，用以满足存储基本文件和运行操作系统的需求。在组装电脑时，使用IDE接口硬盘的操作简便，易于上手。
在一些特定行业或小型企业中，由于资金有限，可能会有设备仍在使用IDE接口硬盘。比如，某些小型监控系统，它们对数据存储的需求并不大，同时对存储成本有较高的要求，IDE接口硬盘恰好能满足这些条件。这样的系统依靠IDE接口硬盘可以稳定运行较长时间，故障率较低。
常见故障
连接IDE接口时可能会遇到问题，很多人可能会错误地插反数据线，结果硬盘就无法正常运转。此外，数据线连接不稳固，接触不良的情况也时有出现，这常常使得硬盘无法被识别，或者数据传输变得不顺畅。通常会出现硬盘无法被系统识别，或者系统显示错误信息等情况。
使用时间较长后，IDE接口的针脚可能会出现氧化、针脚弯曲等问题。针脚一旦氧化，就会影响信号的正常传输，进而引发数据读写错误；针脚弯曲则会导致某些功能无法正常使用。这种故障的产生，既有可能是由于操作不当，也有可能是由于自然老化所致，因此必须给予充分的关注。
在使用硬盘IDE接口的过程中，大家是否遇到过其他特别的问题，或者积累了哪些特别的经验？欢迎在评论区分享你们的见解。如果觉得这篇文章对您有帮助，请不要忘记点赞并转发。
