拆解GTX 1080显卡有助于我们更深入地认识其内部构造与设计细节。我将会按照拆解的各个步骤,逐一详述GTX 1080的详细情况以及各个组件的独特之处。现在,我将为你展示关于GTX 1080拆解过程及细节的分享。

移除散热器

GTX 1080显卡拆解全流程,带你深入了解内部构造  第1张

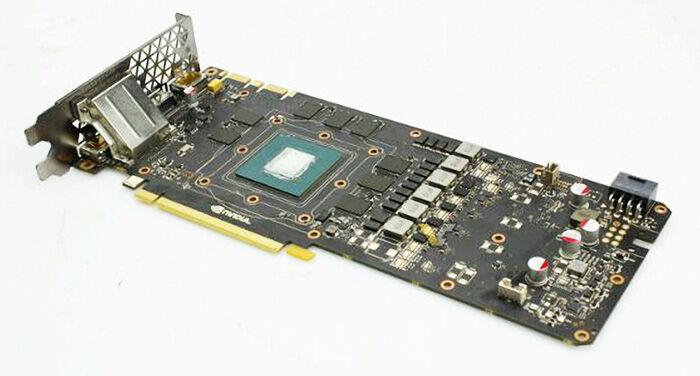

拆解GTX 1080的首要步骤是移除散热器。在拆卸过程中,需谨慎地旋下散热器上的螺丝,并注意缓慢旋转以防螺丝滑脱。散热器与GPU核心之间涂有硅胶,当散热器被移除后,便能清晰看到那光亮的硅胶残留。这款散热器的散热鳍片和热管排列紧密,能够高效地传导GPU产生的热量,迅速降低GPU的温度。

GTX 1080显卡拆解全流程,带你深入了解内部构造  第2张

移除时需注意,PCIe的金手指与背板连接要妥善,以免损坏这些既小又关键的部件。散热器风扇通常配备的是高品质滚珠轴承,运行时既稳定又安静,但移除时需小心风扇的排线,防止其被扯断。

卸下背板

GTX 1080显卡拆解全流程,带你深入了解内部构造  第3张

接下来,我们要卸下背板。这个背板,它不仅能保护显卡的PCB,还能帮助散热。卸下来之前,得把背板上的螺丝都拧掉,有些螺丝藏在边角或者标签下面,得仔细找找。背板一卸下来,就能看到PCB上密布的各种电子元件和线路。

这些线路排列有序,各种颜色的线路分别象征着它们各自的功能。我们能够看到诸如NVLink接口这样的关键连接区域,它为显卡的多卡连接创造了条件。显卡背板的材料通常是金属,这赋予了它一定的重量和强度,通过它,我们可以更直观地感受到显卡的稳定性。

拆解PCB

GTX 1080显卡拆解全流程,带你深入了解内部构造  第4张

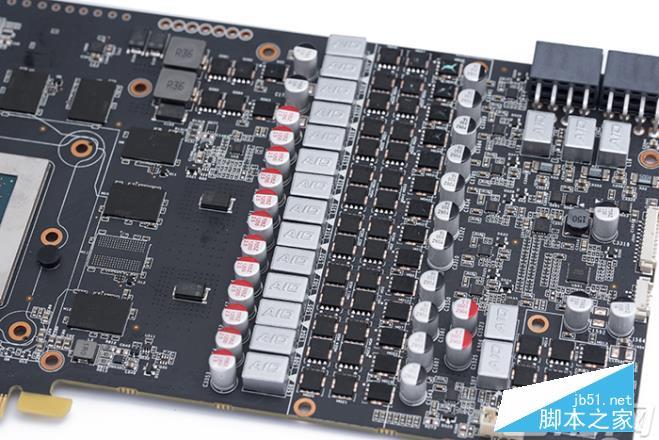

拆解PCB是认识显卡核心的关键步骤。在PCB上,我们可以看到众多电容和电阻等被动元件,它们的布局和搭配旨在确保显卡各项功能的稳定运作。尤其是供电模块,那里大电感和密集排列的MOS管尤为显著。每个电容和电阻都拥有其独特的参数和功能。

GTX 1080显卡拆解全流程,带你深入了解内部构造  第5张

拆卸PCB时,需留意其与不同接口的连接情况。例如,HDMI、DP这类接口,焊接技术要求较高,拆解时需防止接口与PCB分离。此外,PCB上还有一个至关重要的区域,那就是BIOS芯片。该芯片中保存着显卡的基本配置和数据,虽然体积不大,但却是显卡正常启动和运行不可或缺的基础。

观察GPU核心

GTX 1080显卡拆解全流程,带你深入了解内部构造  第6张

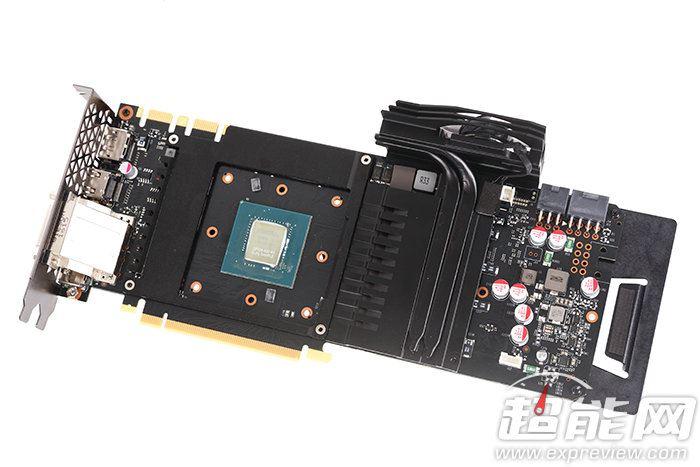

拆除了PCB板上的干扰元件,GPU核心便显现出来。这个核心比预想的要小,但上面布满了亿计的晶体管。这些晶体管构成了显卡处理图像的基础,每一次图像的渲染和计算指令都是在这些晶体管中完成的。

仔细观察,可以发现GPU核心表面异常光滑,四周分布着金属触点,这些触点的作用是与PCB进行信号传递。制造GPU核心的过程极为精细,只有达到这种高超的工艺水平,才能实现游戏中的高像素和高帧率,以及专业的图形处理能力。我们所看到的核心,正是众多工程师智慧与努力的成果。

查看显存颗粒

GTX 1080显卡拆解全流程,带你深入了解内部构造  第7张

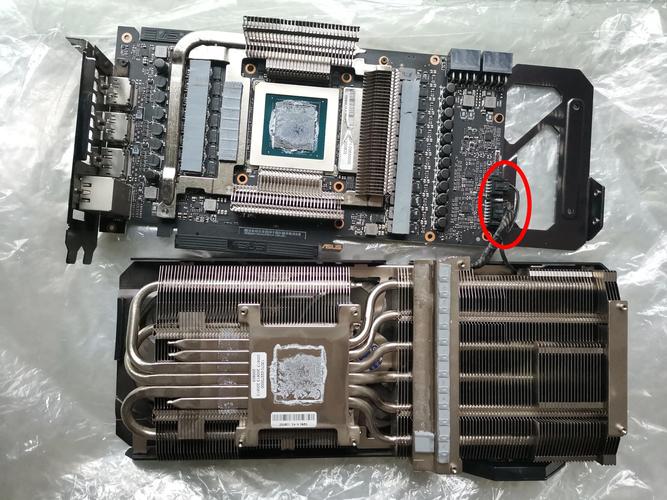

显卡的显存颗粒至关重要。这类颗粒一般分布在PCB的两侧,并以条状形式排列。目前,主流的GTX 1080显卡采用的是GDDR5X显存,其数据传输速度相当快。这些显存颗粒的稳定性直接关系到显卡在游戏中的表现。

GTX 1080显卡拆解全流程,带你深入了解内部构造  第8张

显存颗粒与GPU核心间的信号交换速度极快,因此它们在布局上也是经过周密考虑的。每一颗显存颗粒都必须在精确的电压和时钟频率下运作,这样才能确保游戏画面的流畅呈现与处理。在复杂场景中,若显存不稳定,画面就可能出现卡顿等问题。

拆卸供电接口

GTX 1080显卡拆解全流程,带你深入了解内部构造  第9张

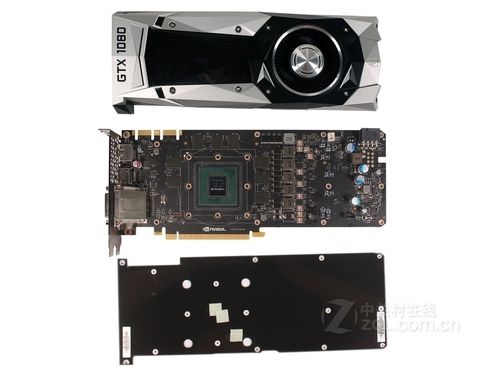

完成操作的最后环节是拆解电源连接口。通常,显卡会配备6Pin或8Pin的电源连接口,这些连接口是显卡获取电力的重要途径。在拧动连接口周围的螺丝时,务必小心,确保不要遗失螺丝垫片。连接口内部的金属触点都涂有特殊的涂层,目的是为了防止其被氧化或腐蚀。

拔掉供电接口之前,务必要确认电源已经彻底切断,以免发生触电危险。供电接口与显卡的供电部分直接相连,对于电流的稳定和能源的传输起着至关重要的作用。接口拔除之后,我们还能从其设计上明显看出制造商在安全性和性能方面所做出的考量。

GTX 1080显卡拆解全流程,带你深入了解内部构造  第10张

完成了,这就是GTX 1080显卡拆解的全过程。在拆显卡的过程中,大家是不是对某个部分的结构特别感兴趣?如果觉得这篇文章对您有帮助,不妨点个赞,并分享给更多人。
