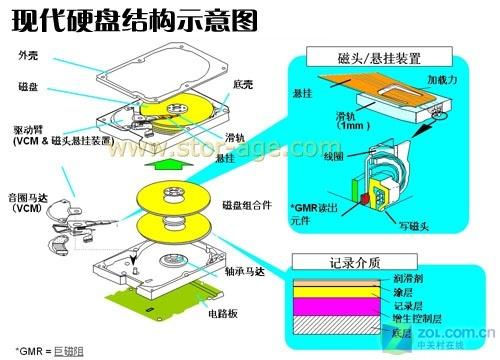

硬盘结构图对于掌握硬盘的内部构造及其运作机制至关重要，它能够清晰展示硬盘的各个部件及其相互间的联系，使我们能更深入地了解硬盘在数据存储与读取过程中的运作机制。以下，我将从多个关键角度对硬盘结构图进行详细分析。

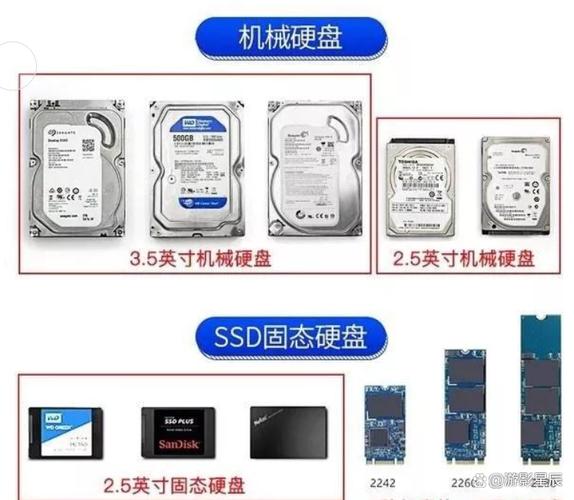

示意图中硬盘的外观呈现得十分明显。通常情况下，硬盘的整体形状是金属质地的长方体，其外壳坚固，用以保护内部的精密部件。硬盘的尺寸通常有3.5英寸和2.5英寸等不同类型，其中3.5英寸的硬盘多用于台式电脑，而2.5英寸的则更常见于笔记本电脑。硬盘的壳体上分布着若干散热孔和标识，这些散热孔能够帮助硬盘在运行过程中有效散热，同时，标识上清晰地标明了产品的品牌、型号以及一些基础参数等重要内容。
示意图上清晰展示着硬盘的接口部分。其正面部分通常包括电源接口和数据接口，前者负责为硬盘的运行提供必要的电力，后者则承担着硬盘与电脑主机之间数据交换的任务。随着时代的变迁，硬盘的接口类型也发生了显著变化，早期普遍采用的是IDE接口，而目前市面上主流的则是SATA接口以及M.2接口等。通过示意图，我们可以清楚地分辨并掌握这些接口的结构特点。

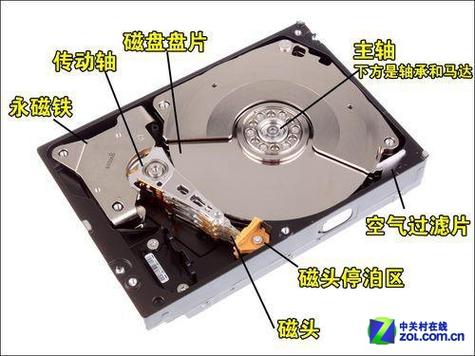

硬盘的内部主要存储部件是盘片，通过示意图我们可以更清楚地看到它的结构。这些盘片一般采用轻便且强度高的材料制作，其表面还涂有一层磁性物质，以便于数据的存储。通常，硬盘内部由多个盘片叠加构成，这些盘片被稳固地安装在主轴上。在硬盘运作过程中，主轴会驱动盘片进行快速旋转，常见的转速包括每分钟5400转和7200转等。一般来说，转速越高，数据的读取速度也就越快。

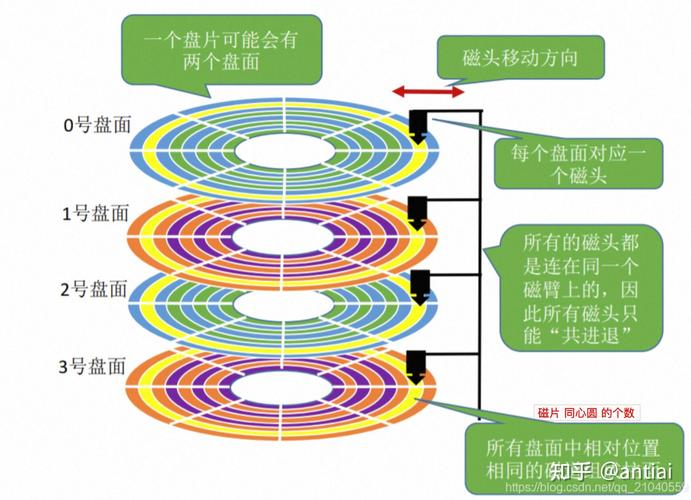

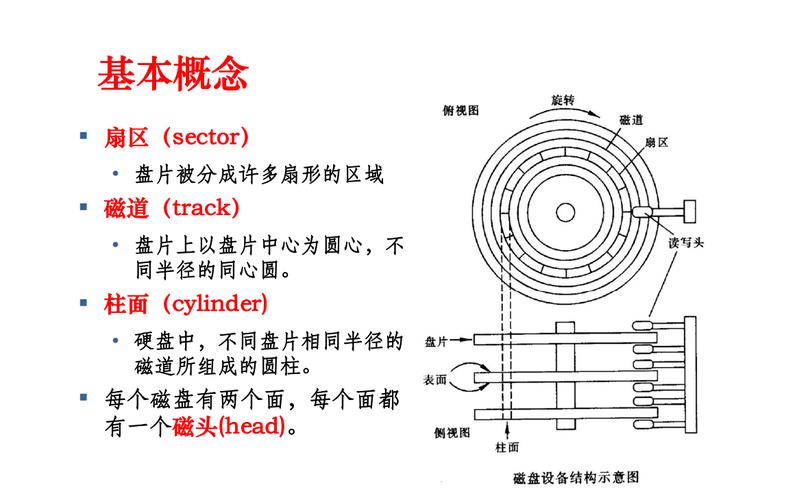

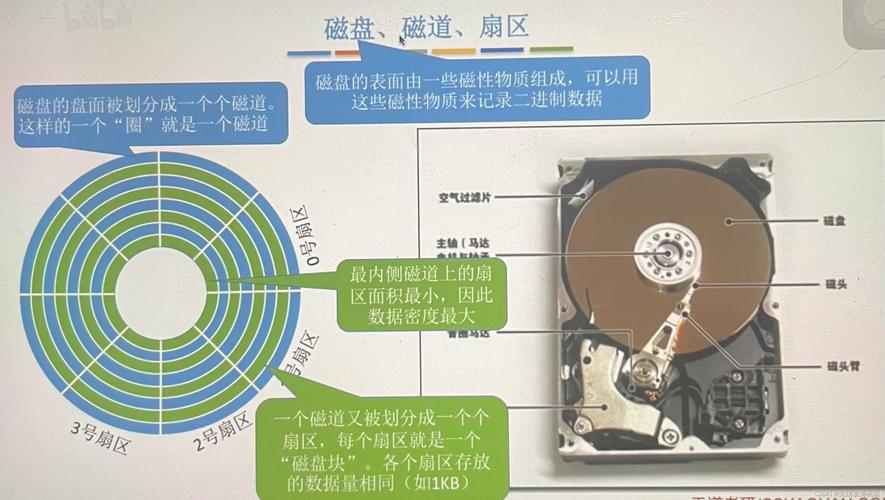

示意图能够显示光盘上的数据存放部分。这些部分呈现为一系列的同心圆，进一步细分为多个磁道与扇区。磁道是光盘上环绕的带状区域，而扇区则是磁道上的弧形部分。每个扇区都拥有一个特定的地址，数据便按照顺序存储在这些扇区里。示意图通过不同的颜色或线条，可以清楚地展示出各个区域及其相互间的空间关系。
磁头组件

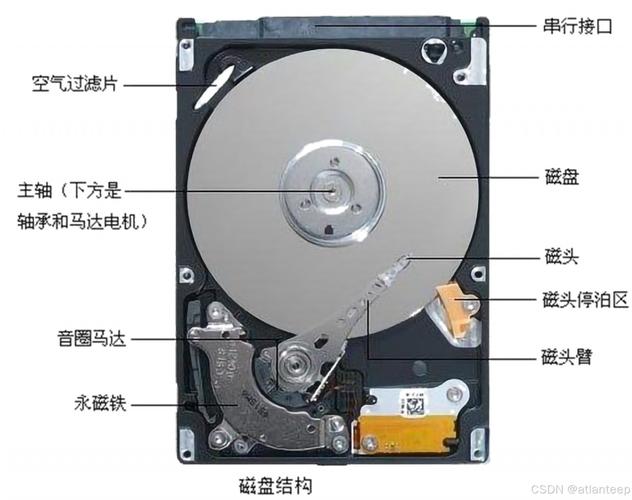

硬盘示意图中，磁头组件扮演着至关重要的角色。它的功能是在盘片上进行数据的读写操作。磁头体积虽小，却极为精确，悬浮在快速转动的盘片之上。读取数据时，磁头能够精确地找到指定的磁道和扇区，将盘片上的磁性信号转化为计算机能够识别的电信号；而在写入数据时，则是将电信号转换成磁性信号，并存储在盘片上。
示意图展示了磁头组件的运动轨迹。该组件被固定在一根臂上，这根臂在电机的作用下，能够在盘片上方自由地移动。它能迅速而精确地定位数据的存储点。鉴于磁头与盘片间的距离非常近，一旦出现灰尘或碰撞等问题，磁头可能会损坏盘面。这也是为何硬盘在运行时不能承受震动的原因。通过示意图，我们可以清晰地理解其结构与工作原理之间的紧密关系。
控制电路板

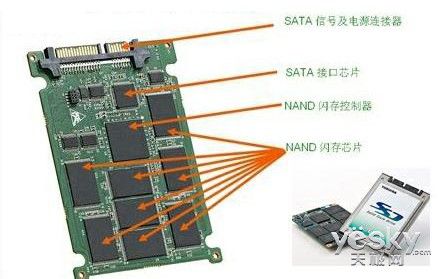

电路板作为硬盘的“核心”，其结构通过示意图得以清晰呈现。板上密布着各式电子元件，诸如芯片、电容、电阻等，共同构成了一个复杂的电路网络。其中，主控芯片扮演着电路板的核心角色，它掌管着硬盘的整体运作流程，并协调硬盘各部件的动作，包括数据的读写、错误检测与修正等。
示意图能够展示电路板与内部元件的连接关系。它不仅连接磁头组件来操控磁头的读写操作，还与盘片电机相连，以调节电机的转速。此外，它还通过接口与电脑主机相连接，接收主机发出的指令并传输数据。通过观察示意图中线路的走向和元件的排列，我们可以清楚地看到电路板是如何完成这些复杂控制和数据传输功能的。
缓存区域

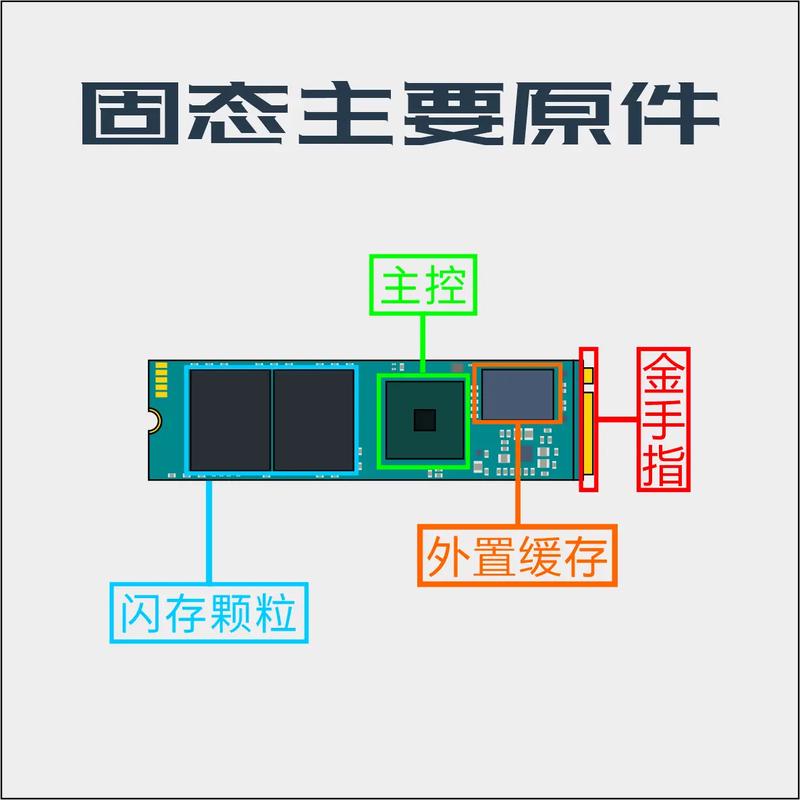

硬盘图示中的缓存部分同样不可忽视。缓存是硬盘内部的一块快速存储空间，其主要功能是增强硬盘的数据读写速度。在硬盘读取数据的过程中，它会先将即将使用的数据迅速存入缓存中，这样当计算机需要这些数据时，就可以直接从缓存中快速获取，而无需再从盘片上缓慢查找。通常，硬盘的缓存容量有8MB、16MB、32MB，甚至更大，缓存容量越大，数据处理的速度也就相对越快。
示意图上能观察到缓存与其它组件的连接情况。一方面，缓存与数据接口相连，以便快速获取数据；另一方面，它与磁盘存储区域及磁头部件进行数据交流。在频繁操作小文件时，缓存的作用尤为突出，它可以将这些分散的数据集中缓存并处理，进而提升整体效率；示意图直观地展示了缓存作为“中转站”是如何发挥作用的。
工作原理示意
硬盘的图示能让我们明白它的运作机制。电脑主机发出读取数据的命令后，这个命令会经过数据接口传送到控制电路板。控制电路板接收到指令后，会对指令进行分析，然后指挥磁头组件在盘片上迅速移动，精确地定位到存储数据的扇区。在这个时候，磁头会把盘片上的磁性信号转换成电信号，经过缓存区域处理后，再通过数据接口将信号传回主机。
在录入数据的过程中，主机数据首先抵达控制电路板，然后依次经过缓存和磁头处理。磁头负责将电信号转化为磁性信号，并存储到盘片特定扇区。通过示意图，我们可以直观地观察到这一连串的数据传输步骤，它们依次进行，井然有序。在常规的电脑文件存取操作中，这些幕后操作均遵循此原理，而示意图则使这一繁复过程变得易于理解。
当大家亲眼看到硬盘的实物，并与图示进行比对后，是否对硬盘有了更深入的认识？欢迎发表您的看法，同时别忘了点赞以及将本文分享出去。
