硬盘结构图是掌握硬盘内部构造与运作机制的关键资料，它通过图形化的形式，具体呈现了硬盘各个部件的布局与连接关系。借助硬盘结构图，我们能够更直观地理解硬盘，从而对硬盘的使用与维护工作提供有益的指导。
基本结构展示

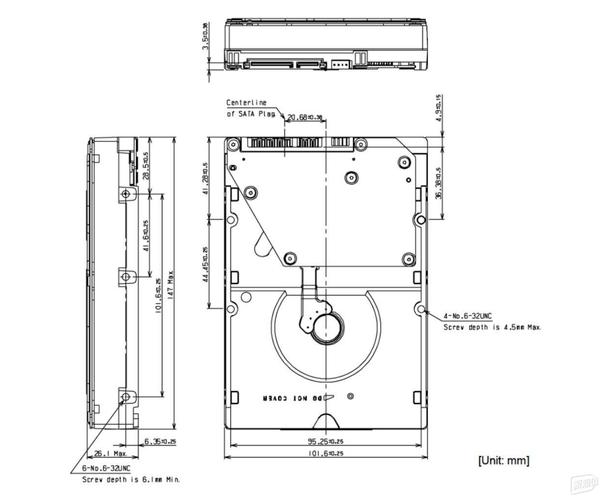

硬盘的图示能够展示出其基本的外形与尺寸信息。从中我们可以观察到，硬盘整体呈现为长方体状，其外壳通常由金属制成，结构较为坚固。此外，图示中还会标明硬盘的接口所在，比如普遍使用的SATA接口或是新兴的NVMe接口。这些接口是硬盘与电脑其他部件间进行数据交换的途径，其位置和形状在图示中均有清晰的表现。

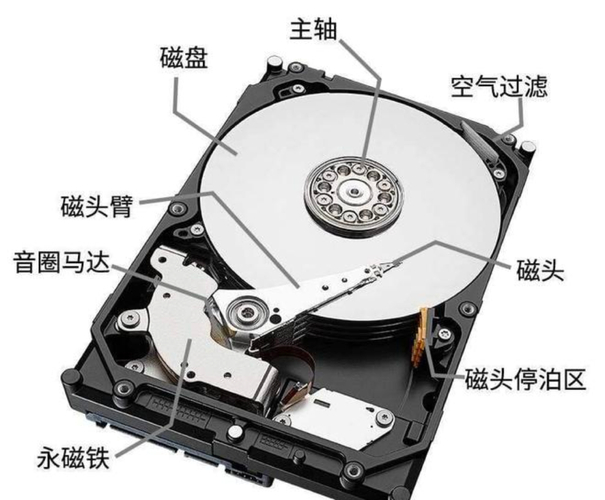

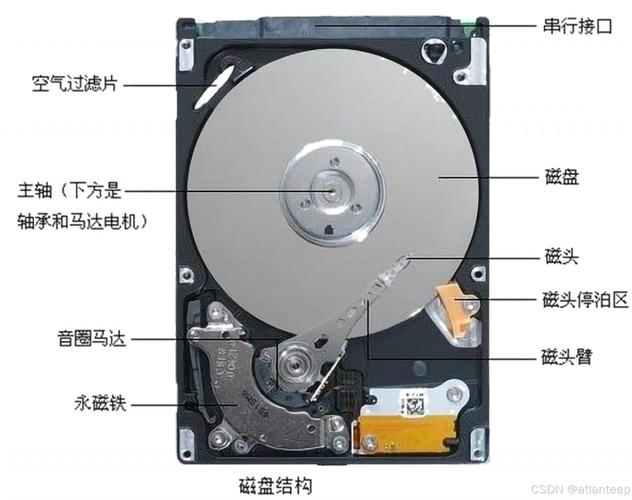

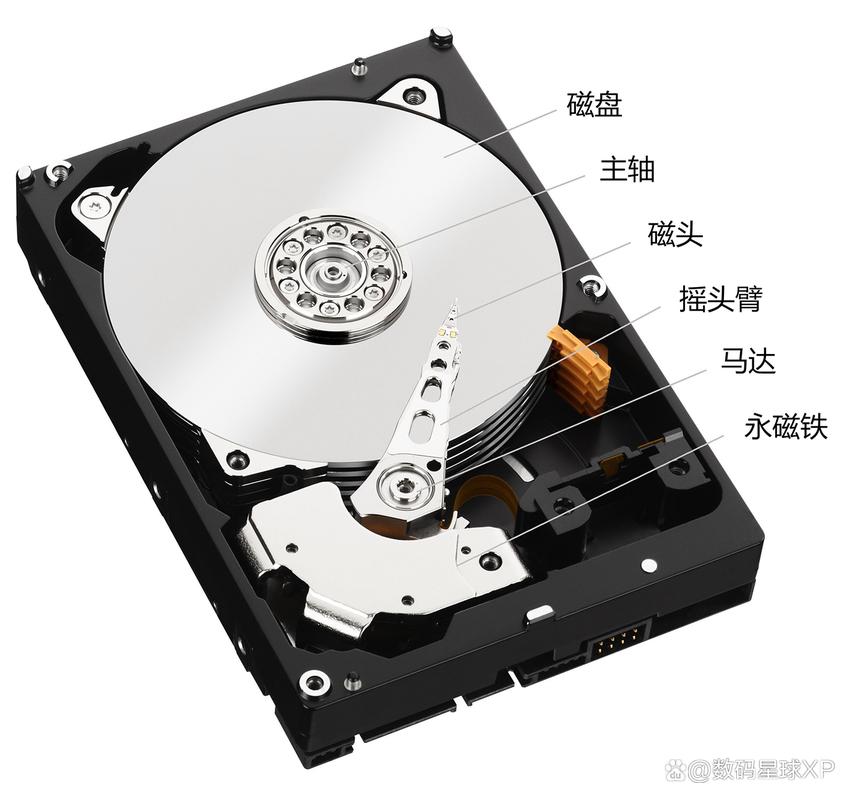

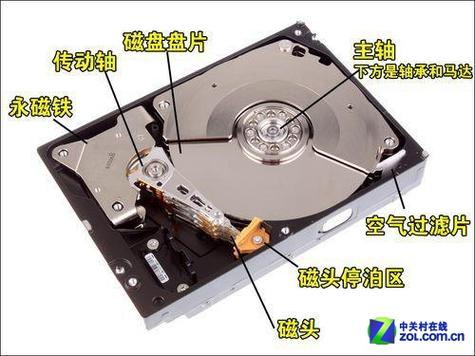

示意图内部结构展示，包括硬盘的盘片、磁头、马达等关键部件。盘片是存放数据的地方，一般由多个盘片叠加而成，形似一摞光盘。磁头负责读写盘片上的数据，能在盘片表面进行精确移动，示意图中可观察到磁头的大致形态及其工作时的基本位置。
盘片布局呈现

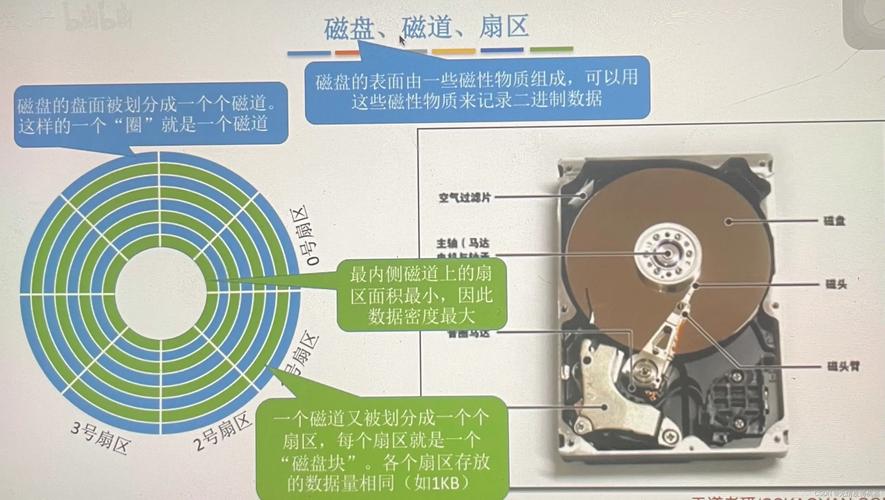

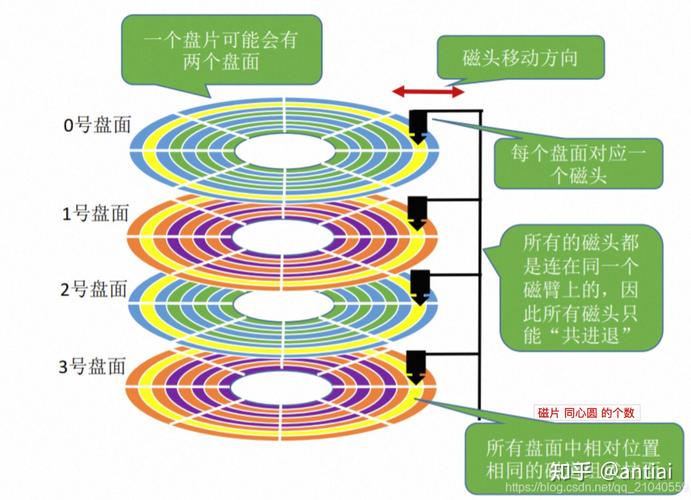

硬盘存储数据主要依靠盘片，图示中会详细展示盘片如何层层堆叠。每个盘片都分为上下两个面，数据便保存在这些面上。盘片上分布着许多同心的圆形轨迹，即磁道，图示中磁道的分布一目了然，磁道之间的距离极短，这亦是硬盘能存储大量数据的一个重要因素。

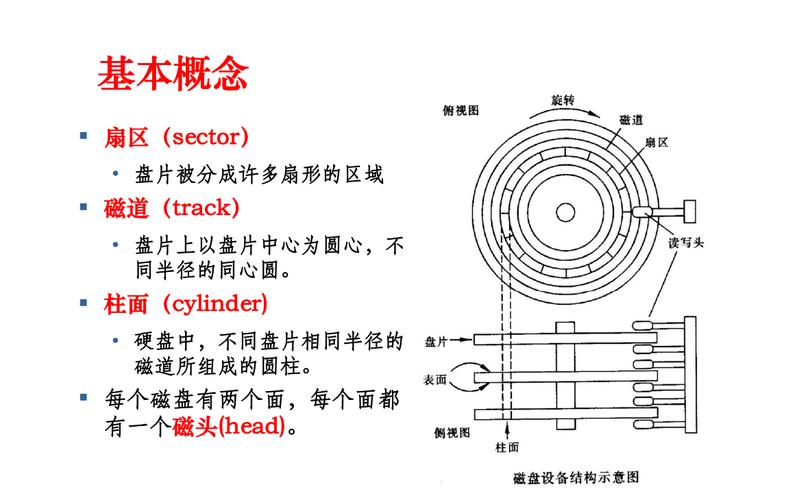

每个磁道还进一步细分为扇区，这些扇区是硬盘存储数据的最小物理单元。图示中会以不同颜色或线条来标记扇区的位置和尺寸，使我们能够直观地看到数据在盘片上的分区存储方式。此外，图示还会呈现不同盘片上同一位置的磁道所形成的柱面，这对我们理解硬盘的数据存储机制大有裨益。
磁头工作示意
硬盘中的磁头承担着至关重要的读写数据任务，相关的示意图能够详尽地描绘出磁头运作的机理。在硬盘运作期间，磁头会随着马达的驱动在盘片表面迅速移动。通过示意图，我们可以清晰地观察到磁头的移动路径，它能够精确地根据需求定位到特定的磁道和扇区，以完成数据的读写操作。
磁头与盘片表面的间隔极小，几乎就像是漂浮在盘片之上。图示中会特别指出这一细节，向我们展示磁头在高速旋转的盘片上方稳定运行所需的精确操控。此外，当硬盘停止运作时，磁头会自动回到一个安全的停放点，图示也会对此进行简明展示，帮助我们理解磁头在不同工作状态下的位置变化。
缓存区域标注

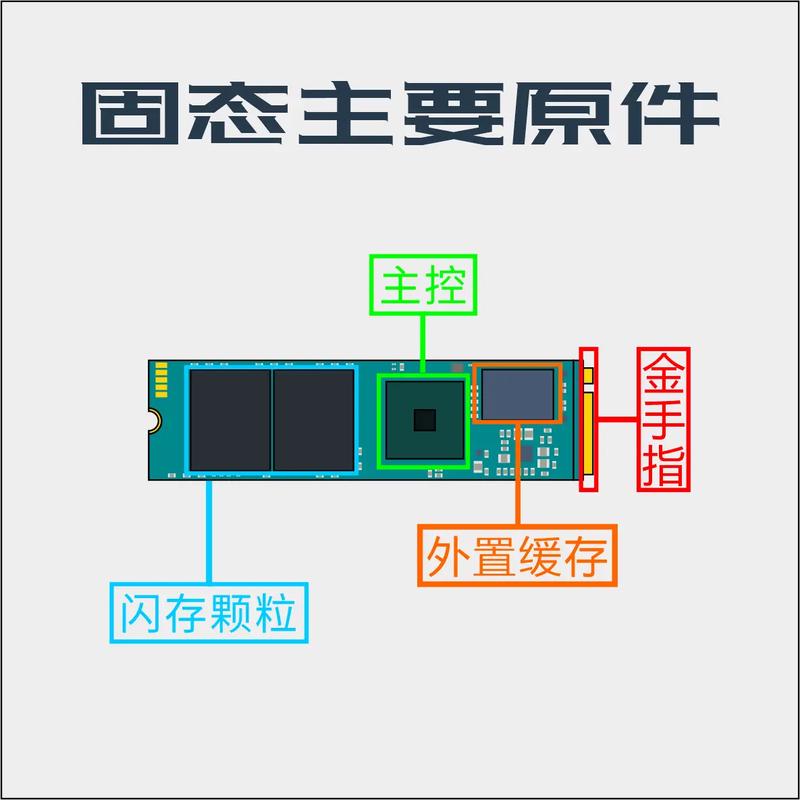

硬盘的缓存区域对于提升硬盘的整体性能至关重要，图中会清晰地标明缓存的具体位置和其容量大小。通常，这块缓存位于硬盘的电路板上，它能够暂时保存那些频繁读写的数据。
计算机在请求硬盘数据时，硬盘会首先在缓存里进行搜索，若缓存中有所需数据，便能迅速传输给计算机，这样就能提升数据传输的效率。图中会呈现缓存与其它部件的连接情况，使我们清晰看到缓存是如何与盘片、控制器等部件共同协作的。另外，不同型号的硬盘缓存容量各异，图示还可能通过对比展示缓存容量对硬盘性能的具体影响。
接口连接细节
硬盘接口的连接对数据传输极为关键，示意图将具体展现硬盘接口与电脑主板之间的连接细节。以SATA接口为例，图中将清晰展示硬盘SATA接口插头的形状以及主板SATA接口插槽的形状和针脚排列。
在数据传输领域，通过示意图，我们可以观察到各个针脚各自承担着不同的任务，例如某些针脚负责数据的传输，而另一些则负责提供电力。具体到 NVMe 接口的硬盘，示意图会详细描绘它与 M.2 插槽的连接方式，同时凸显 NVMe 接口在高速数据传输方面的特性和优势，并明确其与传统接口之间的差异。
数据流向体现
硬盘的结构图能够展示数据在硬盘内部的移动轨迹。当电脑需要读取信息时，磁头会从盘片上提取数据，接着这些数据会在缓存中进行初步的加工，最后通过硬盘接口被传输到电脑的内存里。图示中会通过箭头等符号，直观地描绘出数据流动的方向和路径。
在数据写入过程中，信息会从电脑内存经过硬盘接口传输至硬盘，首先被暂时保存在缓存中，接着磁头会精确地将数据记录到盘片的指定区域。通过示意图，我们可以直观地了解这一数据流动的复杂过程，进而更好地理解硬盘如何高效地执行数据的读写任务。
